(*) Alex Pessoa
(13/07/2025) – O torneamento de alto avanço (High-Feed Turning – HFT) está transformando o cenário da usinagem moderna, oferecendo melhorias significativas em produtividade e vida da ferramenta em comparação com os métodos de torneamento convencional. Essa técnica avançada, caracterizada por taxas de avanço excepcionalmente altas, depende muito de ferramentas especializadas e tecnológicas para alcançar seus notáveis benefícios sem comprometer a qualidade da peça.
Entre os líderes neste campo inovador, a TaeguTec se destaca com suas ferramentas e tecnologias de ponta, projetadas para ultrapassar os limites do torneamento de alto avanço.
Compreendendo o Conceito – Em sua essência, o torneamento de alto avanço envolve a utilização de geometrias de insertos e estratégias de percurso de ferramenta específicas para gerenciar a formação de cavaco e as forças de corte de forma eficaz. Ao contrário do torneamento tradicional, onde a profundidade de corte (ap) é frequentemente significativa (ap >3,0 mm) e a taxa de avanço (f_n) é moderada (f_n ~0,35 mm/rot.), o HFT demanda uma menor profundidade de corte (ap < 2,0 mm) acoplada a uma taxa de avanço extremamente alta (muitas vezes excedendo f_n 1,5 mm/rot). Com isso, têm-se uma maior taxa de remoção de cavaco sendo:
A chave para essa abordagem aparentemente contraintuitiva reside no efeito de redução da espessura do cavaco. Quando Xr entra no material em um ângulo muito pequeno em relação ao eixo de rotação da peça, a espessura real do cavaco se torna significativamente menor seguido pela fórmula h=f_n . sen.Xr, e com isso, é necessário compensar no avanço por rotação.
Temos, portanto,
ap: Profundidade de corte (mm)
Fn: Avanço por rotação (mm/rot.)
Xr: ângulo de posição
h: espessura de cavaco (mm)
Q: taxa de remoção (cm³/min.)
Vc: velocidade de corte (m/min.)
D: diâmetro usinado (mm)
Vantagens Tecnológicas – A TaeguTec investiu e vem investindo pesado na pesquisa e desenvolvimento para criar uma gama abrangente de ferramentas especificamente projetadas para as demandas do torneamento de alto avanço. Suas soluções incorporam geometrias avançadas, quebra-cavacos inovadores e classes de metal duro robustas para oferecer desempenho ideal para cada segmento e ou tipo de aplicação em larga escala.
Algumas linhas de alto avanço TaeguTec:
TURNSFEED – A linha TurnSfeed é um componente chave da família SFEED-TEC, que representa o compromisso da empresa com o torneamento de alto avanço e alta velocidade linear. Essa linha é especificamente projetada para otimizar a produtividade e a eficiência em operações de torneamento e desbaste pesado, utilizando tecnologias inovadoras para lidar com as demandas de altas taxas de avanço.
Inovação em Geometria do Inserto (FCMX)
Seis Arestas de Corte (Torneamento Bidirecional): Embora o inserto seja de formato trigonal com três posições de montagem, a condição bidirecional permite aproveitamento de seis arestas.
Geometria Positiva: Os insertos FCMX possuem uma geometria positiva que contribui para menores forças de corte. Isso é crucial para o torneamento de alto avanço, pois ajuda a reduzir a vibração e o esforço sobre a máquina e a peça.
Design Otimizado para Alto Avanço: A geometria dos insertos FCMX é especificamente desenvolvida para aproveitar o efeito de redução da espessura do cavaco. Isso significa que, mesmo com pequenas profundidades de corte (ap 2,0 mm máximo), mas com taxa de avanço excepcionalmente alta (até 3 mm/rot.) sem sobrecarregar a ferramenta, resulta em alta taxa de remoção de cavaco.

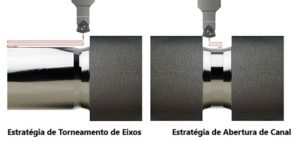

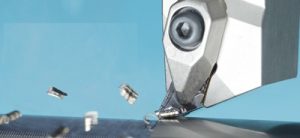

Capacidade de Torneamento Bidirecional: Uma das características mais notáveis da linha TurnSfeed é a sua capacidade de realizar torneamento contínuo bidirecional (tanto para a esquerda quanto para a direita em alto avanço) usando um único tipo de porta-ferramentas neutro sem a necessidade de reposicionamento da ferramenta, permitindo um aproveitamento do curso de usinagem sem movimentos em G0 para posicionar e iniciar a usinagem, ou seja, mergulha na peça e segue torneando me alto avanço conforme ilustração abaixo.
Sistema de Fixação Robusto e Estável

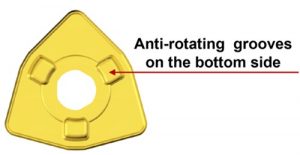

Design Anti-Rotacional: Os insertos possuem ranhuras na parte inferior e um sistema de fixação por parafuso robusto, que garante uma fixação extremamente estável e impede a rotação do inserto durante a usinagem agressiva.

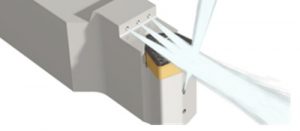

Abastecimento Interno de Fluido de Corte (Superior e Inferior): Os porta-ferramentas são projetados com canais internos que fornecem fluido de corte diretamente à aresta de corte, tanto superior quanto inferior direcionado à aresta de corte do inserto. Isso maximiza a lubrificação e o resfriamento, melhora o controle do cavaco e estende a vida do inserto.

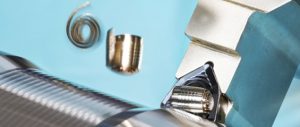

PosSturn – A linha PosTurn de designação ZNMV com 4 arestas não é apenas uma série de insertos; é uma abordagem de engenharia focada em redefinir os limites do torneamento. O princípio fundamental por trás de seus produtos é a otimização da geometria do inserto para maximizar a taxa de remoção de material, melhorar a condição de acesso em torneamento alto avanço, incluindo a cópia de perfis, garantindo a estabilidade do processo em desbaste e acabamento.

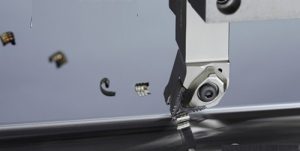

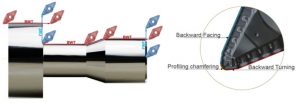

Isso é alcançado através de características como: Torneamento alto avanço (BWT) e convencional (FWT). Para a estratégia (BWT) utiliza ângulos de posição pequenos, permitindo maior taxa de avanço linear. Já para o torneamento convencional (FWT), focado no acabamento, a linha conta com um ângulo otimizado que garante a precisão e rugosidade necessária conforme ilustra abaixo.
Geometrias de Quebra-Cavacos Avançadas: A TaeguTec investe pesado no desenvolvimento de geometrias de quebra-cavacos que garantam um controle eficiente do cavaco, mesmo em diferentes condições de corte. Para torneamento de aço recomenda-se ZNMV-BM e para superligas ZNMV-BS.
Versatilidade Multidirecional: os insertos ZNMV são projetados para torneamento multidirecional – ou seja, capazes de tornear nas duas direções, e nesse caso, alto avanço no sentido BWT (desbaste) e normal em FWT (acabamento) como visto logo acima, essa capacidade reduz drasticamente o número de ferramentas necessárias em um setup, minimiza o tempo de troca de ferramentas, prolonga a vida do inserto e otimiza o uso do magazine da máquina. Em peças com complexidade de contorno, essa funcionalidade se traduz em ganhos expressivos de produtividade.

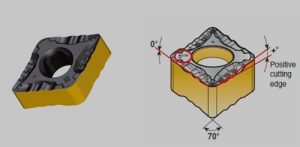

Destaques da Linha PosTurn – Um exemplo notável da linha PosTurn é a família POS-S-TURN, que recentemente incluiu insertos como o XNMV 1105. Estes insertos são exemplares da filosofia de alto avanço da TaeguTec para atender condições de peças menores, tendo menor consumo de potência podendo então atender todas as gamas de aplicações possíveis e um conceito econômico para o mercado. Com um ângulo otimizado de 70 graus, torna-se robusto mesmo em um tamanho menor de inserto. É ideal em máquinas de menor porte e peças delgadas, tendo em vista o ganho de produtividade.
WINTURN – No dinâmico cenário da fabricação moderna, a demanda por maior produtividade e eficiência é uma constante. A TaeguTec, reconhecida por suas soluções inovadoras em ferramentas de corte, responde a essa necessidade com a linha WinTurn, um portfólio de insertos e suportes projetados para revolucionar as operações de torneamento, especialmente as de alto avanço e multidirecionais.
O Conceito WINTurn: Torneamento em Todas as Direções com Alta Performance

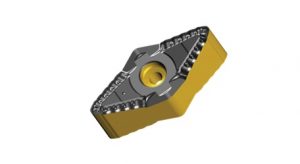

Design de 6 arestas de corte: Os insertos TNMV são negativos e possuem seis arestas de corte, garantindo uma vida/aresta prolongada da ferramenta e um excelente custo-benefício. Apesar de serem negativos, quando montados nos suportes TaeguTec, eles apresentam a mesma baixa força de corte de um inserto positivo, contribuindo para a estabilidade do processo.

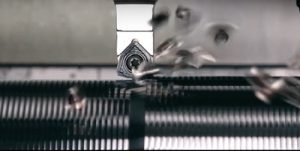

Torneamento de Alto Avanço: A WinTurn é uma solução de alto avanço, o que significa que é projetada para taxas de remoção de material extremamente elevadas. Isso é alcançado através de um ângulo de entrada (entering angle) pequeno, que permite avanços maiores mantendo a espessura do cavaco controlada.
A estratégia de alto avanço segue a mesma premissa para essa linha, alto avanço no sentido BWT (desbaste) e normal em FWT (acabamento) tendo um update de maior aproveitamento de arestas, sendo 6 arestas com otimização.
Com uma vasta gama de ferramentas para torneamento de alto avanço, a TaeguTec cobre todas as demandas do mercado e suas aplicações. Para garantir a escolha ideal, analisamos estrategicamente cada processo/aplicação, assegurando a solução mais adequada.
(*) Alex Pessoa é engenheiro de Aplicação da TaeguTec do Brasil
