(*) Carlos Moises Schinato
(18/05/2025) – A TaeguTec se destaca no mercado de ferramentas de corte, oferecendo soluções que aliam alta tecnologia e expertise técnica. Estas ferramentas são projetadas para atender às demandas do setor de moldes e matrizes, onde a precisão e a eficiência são fundamentais.
As ferramentas da TaeguTec são desenvolvidas por uma equipe de engenheiros especialistas, que aplicam conhecimento profundo em materiais, mecânica e dinâmica de corte. A combinação de pesquisa e desenvolvimento contínuos resulta em produtos que não apenas satisfazem, mas superam as expectativas do mercado. Cada linha de produto é cuidadosamente projetada para proporcionar resistência, durabilidade e eficiência, permitindo que os usuários alcancem resultados excepcionais em suas operações de usinagem, tornando a indústria de moldes e matrizes mais produtiva.
Não basta apenas ter uma ferramenta de alto desempenho, é necessário conhecer todas as características e benefícios que ela pode oferecer. Desta forma, a TaeguTec vem se destacando neste mercado, oferecendo todo suporte técnico do início ao fim das aplicações através de sua equipe de engenharia focada no sucesso da indústria de usinagem.
Falar sobre alto desempenho e produtividade na usinagem é algo que envolve inúmeros fatores, desde iniciar o desenvolvimento do produto com a melhor escolha em ferramentas, estratégias de usinagem, envolvendo ainda as condições de fixação das ferramentas, peça (matriz), fluidos de corte e máquina. Para conseguirmos alcançar uma boa performance na usinagem, a máquina precisa ter boas condições de estabilidade, qualidade e capacidade de utilizar altas taxas de velocidade de corte e avanço.
Win4Feed
Para garantir a eficiência desta última referência, a TaeguTec olhou para o futuro, pensando na forma de tornar seu clientes parceiros mais competitivos neste mercado cada vez mais exigente. Assim, em 2019 lançou a campanha SFEEDTEC, trazendo ao mercado novas ferramentas, que não são apenas geometrias de corte diferentes do que podemos encontrar no mercado, mas um conceito totalmente inovador e tecnológico para o futuro da indústria. Em 2022, o movimento para inovação teve sequência com o novo lançamento de ferramentas, a WINSFEED.
Como é possível alcançar alto desempenho em ferramentas para a produtividade? Simples, todas ferramentas TaeguTec foram desenvolvidas e pensadas para fazer “mais com menos”, mais produtividade com geometrias altamente capazes de alcançar parâmetros de corte maiores com menor consumo de energia, além disso uma gama de ferramentas capazes de trabalhar em estratégias de usinagem mais eficazes do que o usual.
Para falar de produtividade precisamos conhecer a capacidade da ferramenta, dada por sua característica de trabalho no que se refere a dados de corte, por isso temos uma fórmula básica para verificação, a qual chamamos de “taxa de remoção”.
Cálculo da Remoção de Cavaco – A remoção de cavaco é um dos fatores mais importantes na usinagem, impactando diretamente a eficiência e a qualidade do produto. A fórmula básica para calcular a taxa de remoção de cavaco (Q) é dada por:
onde:
- Q = Material removido em (cm³/min)
- Ap = Profundidade de corte (mm)
- Ae = Largura de corte (mm)
- Vf = Avanço (mm/min)
A importância desse cálculo reside na capacidade de otimizar os parâmetros de corte. Um aumento na taxa de remoção de cavaco pode resultar em maior produtividade e redução no tempo de ciclo.
Sobre adequação de dados de corte na usinagem, não podemos esquecer da espessura de cavaco, o conhecimento básico sobre este tópico é de grande importância para alcançar uma usinagem segura e produtiva, abaixo trazemos uma fórmula básica para este cálculo.
Exemplo: No fresamento a 90° a espessura de cavaco é igual ao avanço por faca estabelecido – Fz (avanço por faca) = Espessura do cavaco.
Tendo em vista a variação da espessura do cavaco, podemos calcular sua espessura média.
A fórmula para calcular a espessura média do cavaco (hm) é:
- hm = fz x ae x cos(fs) / (D x kr)
Onde:
- fz é o avanço por dente [mm/dente]
- ae é a penetração de trabalho [mm]
- fs é o ângulo de contato ferramenta peça [graus]
- D é o diâmetro da fresa [mm]
- kr é o ângulo de direção do gume principal [graus]
Para determinar a espessura média dos cavacos, é preciso considerar: o contato radial da fresa com a peça, a geometria de aresta de corte, o ângulo da aresta de corte, a taxa de avanço.
O operador pode manipular a espessura do cavaco ajustando a taxa de avanço.
Com o que referimos acima é possível dizer que com ângulos menores que 90° podemos ajustar o avanço recomendado por catálogo, atingindo maior taxa de avanço pela compensação, resultando no fator principal: “Produtividade”.
Neste artigo não caberiam as inúmeras alternativas em ferramentas de alta performance para a usinagem de moldes e matrizes, portanto trazemos algumas delas que tem oferecido à indústria de moldes e matrizes um novo salto em direção ao futuro.

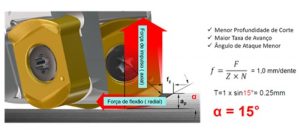

Quando pensamos em ferramentas de alto avanço devemos entender esse conceito em sua integralidade, onde consiste em trabalhar com altas taxas de avanço e baixa profundidade de corte, exemplo:

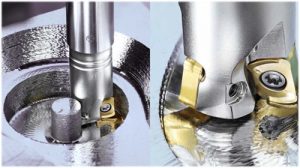

Com base no sucesso da série CHASE4FEED, a TaeguTec trouxe a solução premium de fresamento de alto avanço WIN4FEED, que inclui pastilhas BLMV. A face de contato em forma de V da linha BLMV, que impede a rotação da pastilha durante as operações de rampa e mergulho, contribui para seu desempenho de usinagem estável e maior produtividade. Esses recursos não apenas garantem um alto ângulo de rampa, mas também permitem usinagem de rampa mais profunda, aumentam a produtividade e fornecem uma variedade de operações na usinagem. A pastilha vem em um formador de cavacos tipo M, MM e ML e tem um tamanho I.C. de 6 mm.
Existem dois tipos diferentes de fresas: fresas de face de Ø32-66 mm e fresas tipo topo e modular de Ø16-42 mm.
Características:
- Ângulo de rampa maior do que a geometria BLMP e similares do mercado e com fixação mais segura para aplicação em rampas devido ao formato prismático em “V”;
- Insertos de dupla face de 4 arestas de corte positivas para usinagem de alto avanço;
- Fixação segura eliminando problemas de quebra de parafuso, devido ao design exclusivo da parte inferior em formato de “V”;
- Maior vida útil da ferramenta devido as características da geometria inovadora de alto desempenho;
- Classes para os diversos tipos de materiais
4 arestas com maior estabilidade devido a assentamento prismático

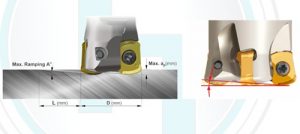

Ângulos de rampa superior ao visto no mercado, exemplo fresas de 16mm = 5,1°
Benefícios: Economia; Menor esforço de corte e maiores taxas de avanço; Estabilidade e resistência em maiores taxas de avanço; Robustez; Possibilita maior ângulo de rampa; Maior vida da aresta.

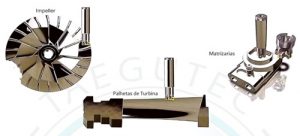

Algumas das inúmeras aplicações:
Chase10Mill: Linha econômica de fresamento de dez arestas para aplicação alto avanço
Respondendo à demanda por insertos de alto avanço com maior número de arestas, a TaeguTec lançou a linha CHASE10MILL. Os insertos PTKU são uma linha de dez arestas de corte dedicada especificamente à usinagem de alto avanço. Disponível em dois tamanhos: 05 mm e 10 mm; os novos insertos têm uma profundidade máxima de corte de 1,5 mm e 3,0 mm, respectivamente. A linha PTKU abrange uma ampla gama industrial, incluindo aplicações de moldes e matrizes e engenharia geral. Os insertos PTKU podem ser aplicados a usinagem de alto avanço e faceamento de ângulo de entrada de 65°. Esta usinagem de ângulo de entrada de 65° combina as vantagens de excelente corte de 45° e usinagem de grandes profundidades de corte de 75°.
Características: Insertos com 10 arestas; Ângulo de saída positivo; Dois tamanhos de pastilhas 05&10; Aresta de corte em hélice; Mesma pastilha para faceamento e alto-avanço; Fresas com canal de refrigeração.

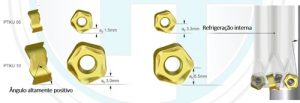

Tamanhos de Insertos x Ap

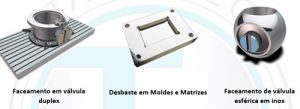

Aplicações recomendadas
Benefícios: Economia principalmente em operações de alto avanço; Menor esforço de corte e maiores taxas de avanço; Versatilidade e redução de inventário; Maior vida da aresta; Mesma pastilha para faceamento e alto-avanço; Fresas com canal de refrigeração.

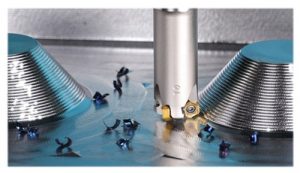

Alguns casos de sucesso:
As soluções Taegutec possibilitam infinitas possibilidades de sucesso em todas as aplicações. A indústria exige cada vez mais velocidade x qualidade e, em um mercado cada vez mais competitivo, o mundo da usinagem precisa evoluir suas ferramentas e expertise técnica. Na TaeguTec podemos encontrar o caminho do sucesso em suas operações e a construção de uma base solida para tornar nossos parceiros cada vez mais competitivos.
É possível mapear seu processo atual e com apoio técnico de nossa equipe ganhar tempo produtivo, eliminando riscos e desvios em sua produção, tendo uma visão clara de seus custos e da capacidade produtiva de sua máquina.
Conheça as soluções TaeguTec para o sucesso da usinagem de moldes e matrizes, onde podem encontrar não somente uma ferramenta, mas toda expertise técnica para tornar seu negócio cada vez mais competitivo.
Para mais informações visite o site www.taegutec.com. Lá é possível explorar as soluções inovadoras para o mercado de moldes e matrizes, do desbaste ao acabamento de seu produto.
(*) Carlos Moises Schinato é engenheiro de Aplicação da TaeguTec do Brasil
